Working principle

工作原理

基本原理

将空气液化，根据氧和氮（氩）沸点不同达到分离的效果。

空气液化

空气液化所需要的冷量是先由压缩机将空气加压，然后通过膨胀机将气体膨胀后产生空分设备所需要的大部分冷量，其余冷量由分馏塔内返流的气体提供。

空气液化1

Separation process

分离流程

单塔流程

可制取单一产品，产品为氮气或氧气。

双塔流程

可同时提取氧气和氮气。

多塔流程

可同时提取氧气、氮气和氩气。

双塔流程

可同时提取氧气和氮气。

多塔流程

可同时提取氧气、氮气和氩气。

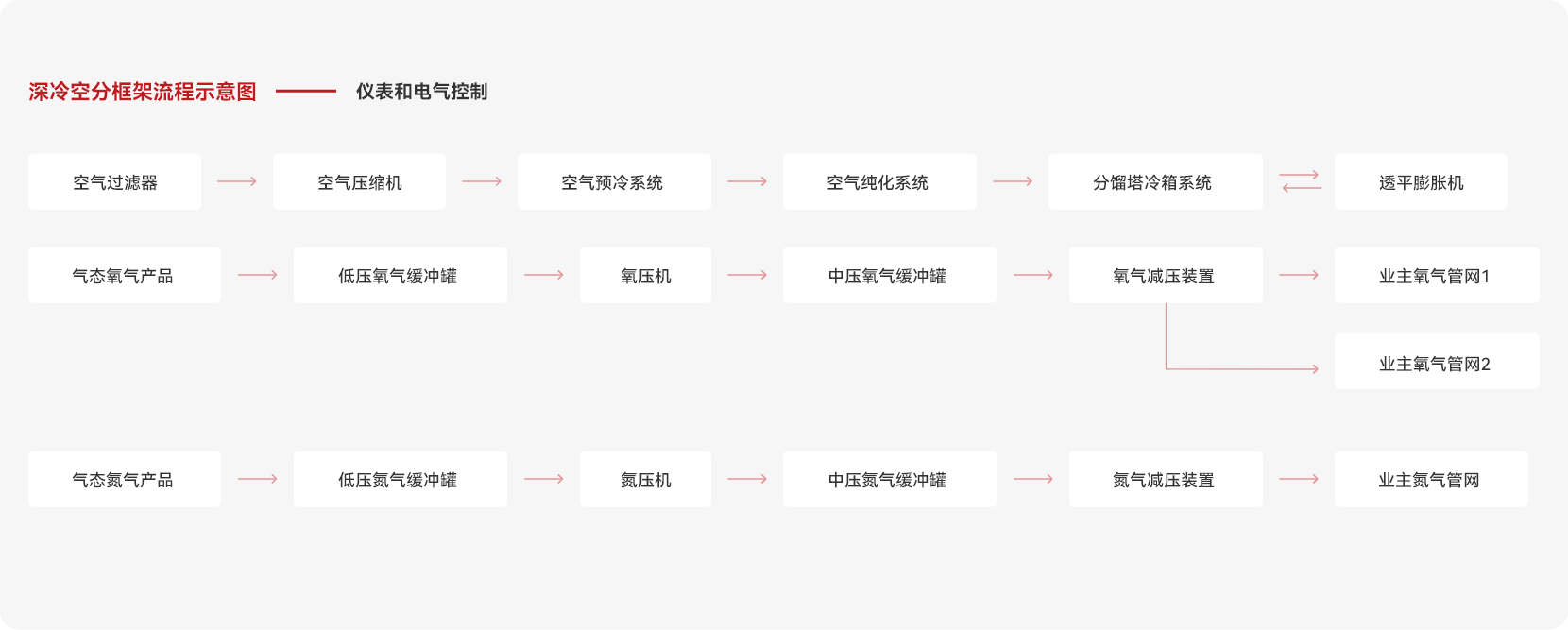

Process flow

工艺流程

空气压缩：

经过滤器过滤掉机械杂质的空气进入空压机，被压缩到所需要的压力。

空分纯化：

在吸附器内被吸附剂清除水分、二氧化碳和其他碳氢化合物。

空气预冷：

在预冷系统中被冷却到合适的温度，同时分离掉游离水。

分馏塔冷箱：

洁净的空气进入冷箱，通过换热器被降温至接近液化温度后进入精馏塔。在上部获得产品氮气、下部获得产品氧气。

Equipment introduction

设备介绍

分馏塔冷箱系统

采用先进的计算软件，针对用户的气候条件及公用工程条件，以及结合上百套空分设计及运行的实际经验，进行空分设备的工艺流程计算和精馏塔计算，以安全性和可靠性为设计依据：
设置了主冷的接地系统，以防止静电的产生;
设置了独特的主冷防爆结构，防止碳氢化合物在翅片上的聚集;
严格的操作和使用规范规定，并对主冷液面和CnHm的检测设有严格的要求
合理选取各类气体的流速，特别是压力氧气和液态氧气的流速，确保安全。

精馏塔采用规整填料塔，操作弹性大、效率高、阻力低、装置能耗低等特点。
